·额定电流比：5A/1.5mA ·精 度：0.1% ·非线性度：0.1% ·红线与互感器出线方为同名端 特殊要求可以定做

电气特性参数

说明：*定货时需确定二次负载；表中所列相位差指不经过补偿，互感器本身的相位差。若经过外部电路补偿后相位差在80%-120%范围内可以做到1到2分。

应用电路：

HCT206是一种精密互感器，是专门按继电保护使用特点设计的。额定一次电流为5A，二次绕组会产生一个1.5mA的电流，比差允许±0.05%，角差允许±10’，0负载。
使用方法一：

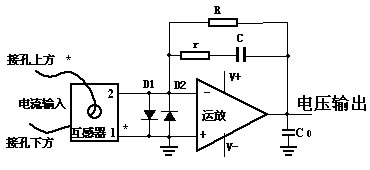

典型应用电路如图1所示。二次负载基本为0。精密互感器应选用0负载互感器。通过运算放大器，用户可以调节反馈电阻R值在输出端得到所要求的电压输出。而电容C及电阻r是用来补偿相位差的。如用户使用软件补偿或不需要补偿相位差的场合，电容C及电阻r可以不接。图中运算放大器为OP07系列。图1中反馈电阻R的精度与输出电压的精度要求有关，温度系数优于50ppm。电容C选用CBB电容，D1、D2二极管为1N4148起保护用。C0为抗干扰电容，取1000PF左右（注：此电容根据用户的电路及运放技术参数来定，否则会引起输出信号振荡）。大电流时，应考虑运放的输出能力，可以使用图二的基础上加运放放大，电阻上压降取0.1V左右为宜。

使用方法二：
图2为并电阻R直接输出电路，输出电压不大于2V，二次负载为R。直接输出电路由于负载大相位差变大,动态范围减小。但是线性基本不变，仍优于0.1%。适合要求不高场合使用。图2中C可以起到一定的相位补偿作用，无相位要求可以不加。
补偿量:Δδ= -100πCR×3438’
此电路应选用负载为R的精密互感器。若还是采用0负载精密互感器的实际误差往负方向偏移，但是线性度基本不变。
