·额定工作频率：50Hz ·额定电流比：100A/50mA ·精 度：<0.1% ·非线性度：<0.1% 标准引线长100mm 可用于电流测量，电机保护 特殊要求可以定做

电气特性参数

说明：*定货时需确定二次负载要求；表中所列相位差指不经过补偿，互感器本身的相位差。

应用电路：

HCT209是一种测量用电流互感器，HCT209-50A/25mA变比为2000比1。当电流比不是50A/25mA时型号表达为HCT209-*A/**mA。
互感器采用超微晶铁芯设计，小体积，应用一般电流测量，电机保护等。
　　
　　使用方法：典型应用电路如图所示。并电阻R直接可以得到输出电压。二次负载为R。图C可以起到一定的相位补偿作用，无相位要求可以不加。

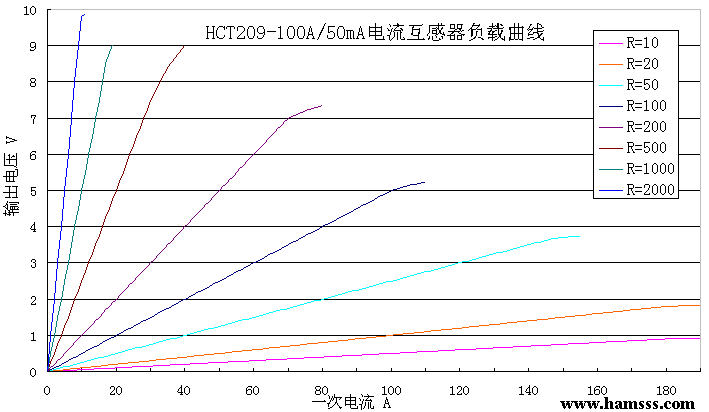

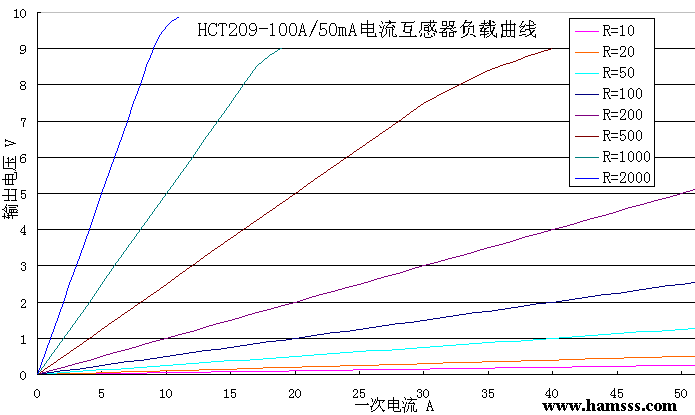

如二次负载R选10Ω时，测量电流线性范围为0-170A；
二次负载R选51Ω时，测量电流线性范围为0-140A；
二次负载R选200Ω时，测量电流线性范围为0-60A；
二次负载R选1KΩ时，测量电流线性范围为0-14A；
二次负载R越小互感器精度越高。二次负载R选1KΩ时输出电流比理论值会降低为1%左右（比差），线性可能降为0.5%左右。。
