·额定工作频率：50Hz
·额定电流比：5A/5mA
5A/2.5mA
·精 度：<0.2%
·非线性度：< 0.1%
·相位差： 5-10分
用途：低要求，低成本场合
特殊要求可以定做
|
用途：低要求，低成本场合 特殊要求可以定做 |
|
|
电气特性参数
|
HCT215-5A/5mA
|
|
|
额定一次电流
|
5A
|
|
额定二次电流
|
5mA
|
|
比值差(0负载)
|
±0.2%
|
|
比值差非线性度(0负载)
|
< 0.1%
|
|
相位差(0负载)
|
< 10分
|
|
常通一次电流
|
15A
|
|
最大可测量一次电流
|
30A
|
|
线性工作范围
|
0—30A(负载5.1Ω)
|
|
冲击电流
|
100A*1秒
|
|
二次内阻
|
48±2Ω
|
|
二次负载
|

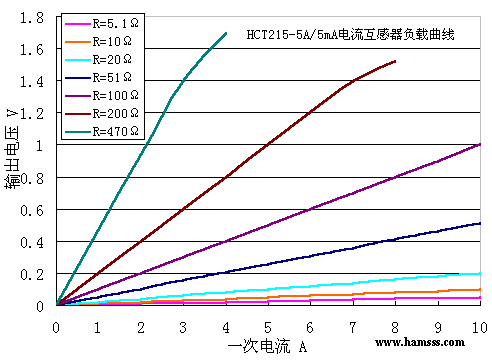

参见负载曲线
|
|
工作温度
|
-50℃～+65℃
|
|
隔离耐压
|
3500V
|
|
工作频率
|
40Hz-20kHz
|
说明：*定货时确定二次负载有利于提供较高精度的产品；表中所列相位差指不经过补偿，互感器本身的相位差。
应用电路：
|
|
|
| 图1 | 图2 |
HCT215是一种测量用电流互感器，HCT215-5A/5mA5变比为1000比1。此互感器专门针对低成本方案设计。电流互感器输出电压比较低，最大约1.2V有效值。同其他电流互感器比较带负载能力较差。 互感器采用超微晶铁芯设计，超小型的体积，很容易安装在各种测控装置中。性价比高是此互感器的一个特点，价格只有同类产品50%左右。 主要应用于低成本应用场合的电流测量等。
使用方法一：

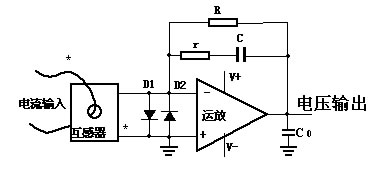

典型应用电路如图1所示。二次负载基本为0。精密互感器应选用0负载互感器。通过运算放大器，用户可以调节反馈电阻R值在输出端得到所要求的电压输出。而电容C及电阻r是用来补偿相位差的。如用户使用软件补偿或不需要补偿相位差的场合，电容C及电阻r可以不接。图中运算放大器为通用运算放大器；图1中反馈电阻R的精度与输出电压的精度要求有关；D1、D2二极管为1N4148起保护用，可以不接；C0为抗干扰电容，取1000P左右（注：此电容根据用户的电路及运放技术参数来定，否则会引起输出信号振荡）。输出要求5V时，取R=5V/2.5mA=2KΩ。额定电流5A是指设计和检验的电流，额定电流时精度最好，实际使用时只要运放的驱动能力足够就可以测量0.25A-30A的任意电流值。
使用方法二：典型应用电路如图2所示。并电阻R直接可以得到输出电压。输出电压不大于1.2V有效值，二次负载为R。图2中C可以起到一定的相位补偿作用，无相位要求可以不加。
如HCT215-5A/5mA二次负载R选5.1Ω时，测量电流线性范围为0-30A；
如HCT215-5A/5mA二次负载R选10Ω时，测量电流线性范围为0-25A；
如HCT215-5A/5mA二次负载R选24Ω时，测量电流线性范围为0-20A；
如HCT215-5A/5mA二次负载R选51Ω时，测量电流线性范围为0-15A；
如HCT215-5A/5mA二次负载R选100Ω时，测量电流线性范围为0-10A；
如HCT215-5A/5mA二次负载R选200Ω时，测量电流线性范围为0-5A；
如HCT215-5A/5mA二次负载R选470Ω时，测量电流线性范围为0-3A，当然二次负载R越小互感器精度越高。二次负载R选470Ω时输出电流比理论值会降低为1%左右（比差），线性可能降为0.5%左右。。
|
|
|
 |
西安横山微型互感器研究所 029-84206175 84272201
