·一次输入电压:0-1000V |
![]() |
电气特性参数
/
|
HPT320-1mA/1mA
|
比值差(0负载)
|
±0.1%
|
相位差(0负载)
|
20’
|
相位差非线性度
|
< 5’
|
额定一次电流
|
1mA
|
额定二次电流
|
1mA
|
最大一次电流
|
5mA
|
线性工作范围
|
0—5mA
|
一次直流内阻r0
|
85Ω
|
二次内阻
|
85Ω
|
二次负载
|
接运放
|
工作温度
|
-40℃~+65℃
|
工作频率
|
40Hz-20KHz
|
隔离耐压
|
2500V
|
一次输入电压max (接限流电阻)
|
1000V
|
应用电路:
|
|
图1
|
图2
|
HPT320是一种电流型电压互感器,输入输出电流比为1∶1,输入电流最大为5mA。
使用时,输入电压经过一个限流电阻(限流电阻需用户自行配置)与互感器初级绕组串连,使互感器初级绕组流过1mA的电流,互感器次级绕组会产生同样1mA大小的电流输出。起到电隔离的目的。1mA/1mA是指互感器额定电流比,可以工作于5mA/5mA以下的任何工作点。
使用方法一:

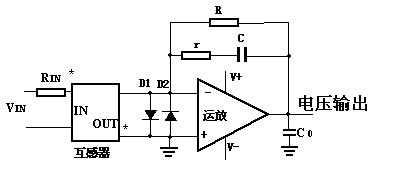

典型应用电路如图1所示,二次负载基本为零。被测的输入电压VIN通过限流电阻RIN限流,产生的0-1mA电流通过微型电压互感器。互感器感应出相同的0-1mA,通过运算放大器,用户可以调节反馈电阻R值在输出端得到所要求的电压输出。而电容C及电阻r是用来补偿相位差的。如用户使用软件补偿或不需要补偿相位差的场合,电容C及电阻r可以不接。图中运算放大器为通用运算放大器。反馈电阻R、限流电阻RIN的精度与输出电压的精度要求有关,D1、D2二极管为1N4148起保护用。C0为抗干扰电容,取1000P左右(注:此电容根据用户的电路及运放技术参数来定,否则会引起输出信号振荡)。限流电阻RIN选取RIN=VIN/1mA-r0。如输入100V,输出要求5V时,RIN选取99.915KΩ,R取=5V/1mA=5KΩ。
因为互感器的工作点不一定非在1mA不可,实际使用中RIN可以选取一个比较容易得到的电阻如100KΩ,反馈电阻R+电位器调整得到要求电压值。电路的温度漂移决定于RIN、R的温度系数,把RIN、R的温漂影响调整成补偿抵消关系,就可以不需要昂贵的低漂电阻(限流电阻RIN要考虑足够大的功率)。
互感器工作点不一定非在1mA不可,也可以选小于1mA可以降低RIN功耗,或选为2mA可以提高精度、减小相移。
使用方法二:
图2为并电阻R直接输出电路,电阻R不大于500欧姆(输出电压最大0.8V),二次负载为R。直接输出电路由于负载大相位差变大,线性变差。适合要求不高场合使用。图2中C可以起到一定的相位补偿作用,无相位要求可以不加。
补偿量:Δδ= -100πCR×3438’
西安横山微型互感器研究所 029-84272201 84206175
